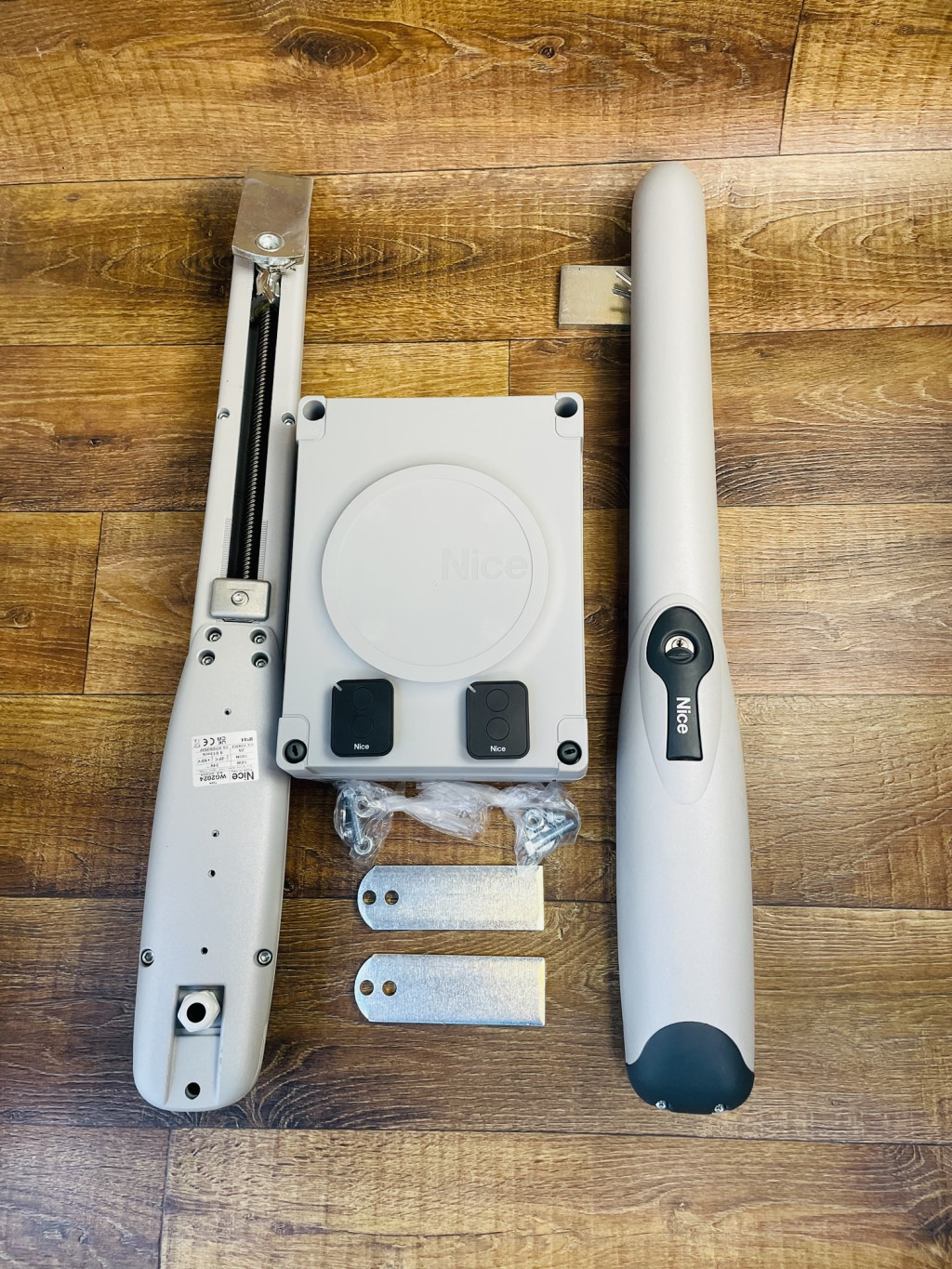

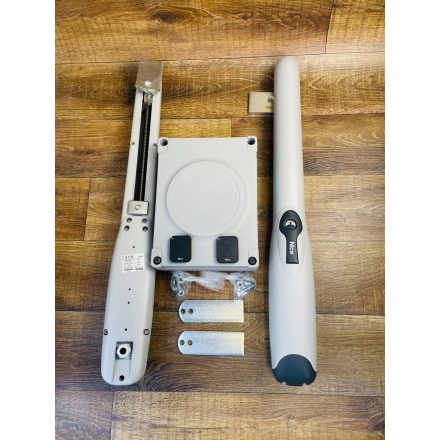

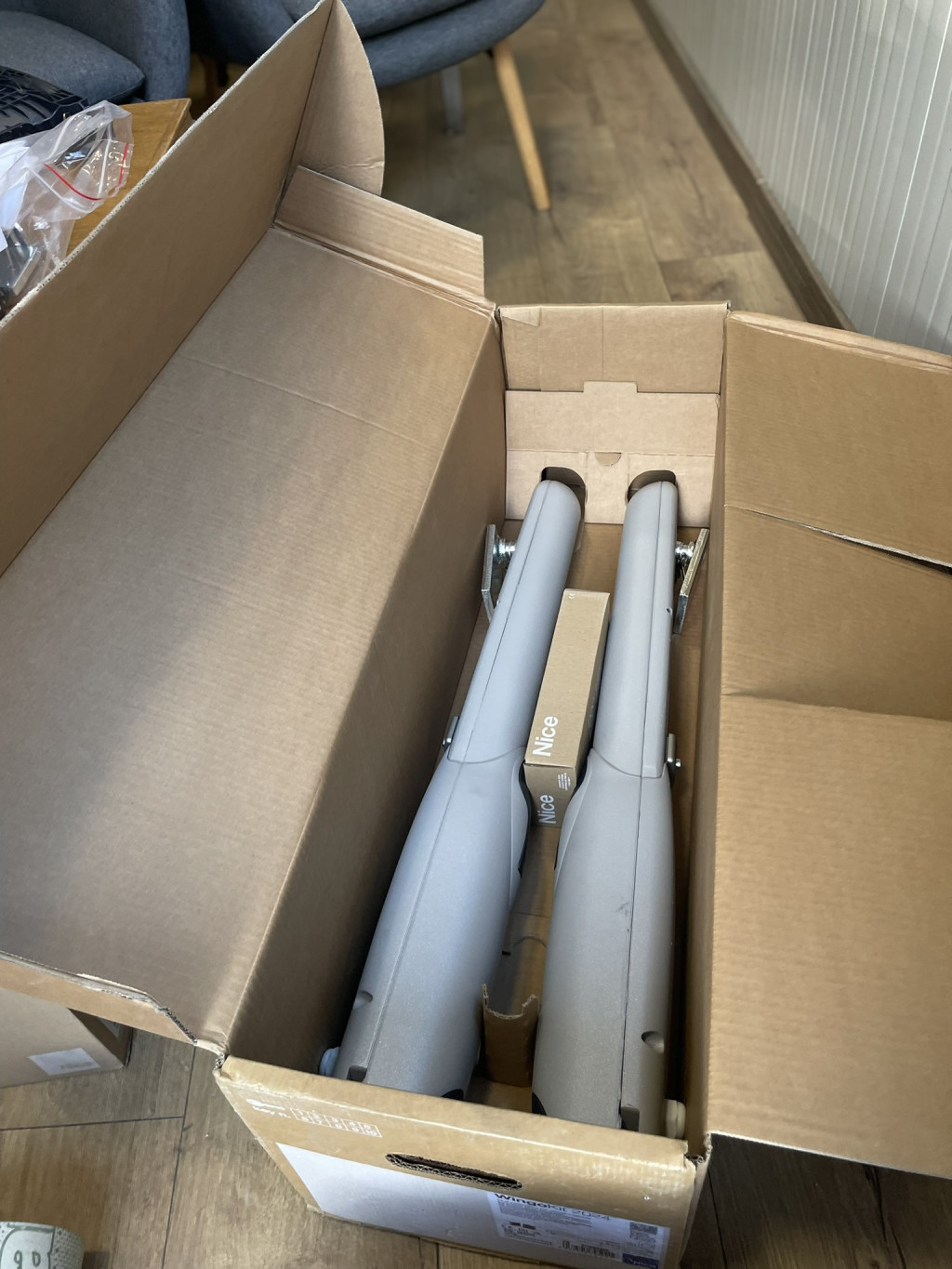

Nice kétszárnyú kapuhoz motor szett WingoKit

Nagyon fontos: Ez az útmutató NEM helyettesíti a gyártó által a termékhez mellékelt részletes telepítési kézikönyvet! Minden Nice Wingokit csomag tartalmaz egy specifikus, modellre vonatkozó telepítési és programozási útmutatót, amiben pontos méretek, bekötési rajzok és programozási lépések vannak leírva. Mindig kövesd az ott leírtakat! Ha bizonytalan vagy, mindenképpen keress fel egy szakképzett telepítőt.

Nice Wingokit 24V Szárnyaskapu Motor - Általános Szerelési Útmutató

Ez az útmutató segít áttekinteni a Nice Wingokit 24V szárnyaskapu motorrendszer telepítésének főbb lépéseit. A sikeres telepítéshez elengedhetetlen a gondos tervezés és a precíz kivitelezés.

1. Előkészületek és Helyszínfelmérés

1. Kapu ellenőrzése: Győződj meg róla, hogy a kapu mechanikusan hibátlanul működik: könnyen nyílik és záródik, nincsenek súrlódó, akadozó pontok. Ellenőrizd a kapuszárnyak súlyát és szélességét, hogy megfeleljenek a kiválasztott Wingokit modell (WG2024 vagy WG4024) paramétereinek. A kapunak rendelkeznie kell nyitott és zárt állásban mechanikai ütközőkkel, vagy be kell szerelni azokat.

2. Motorok elhelyezése: Határozd meg a motorok pontos elhelyezését a kapuoszlopon/falon és a kapuszárnyon. A gyártói kézikönyvben található ábrák (mérettáblázatokkal, pl. "D" és "E" méretek) kulcsfontosságúak a megfelelő működéshez és az optimális nyitási szög eléréséhez. A motoroknak vízszintesen kell állniuk, és a nyitási-zárási ívüknek szabadnak kell lennie.

3. Kábelezés tervezése: Tervezd meg az összes szükséges elektromos kábel (230V tápellátás a vezérlőegységhez, motorokhoz vezető kábelek, fotocellák, villogó lámpa, távirányító vevő, opcionális kiegészítők – pl. kulcsos kapcsoló, akkumulátor) nyomvonalát. A kábeleket védőcsőben (gégecsőben) kell elvezetni a föld alatt vagy a falon a mechanikai sérülések és az időjárás viszontagságai ellen. Hagyj elegendő kábelt a csatlakozási pontoknál.

4. Biztonsági elemek elhelyezése:

   • Fotocellák: Helyezd el a fotocellákat a kapu két oldalán, egymással szemben, a talajtól kb. 50-60 cm magasságban, úgy, hogy a fénysugár ne szakadjon meg, ha a kapu zárva van. Győződj meg arról, hogy a kábelezés (BlueBUS esetén 2 vezeték) eljut hozzájuk.

   • Villogó lámpa: A villogó lámpát olyan helyre szereld, ahol jól látható a kapu mozgása közben.

   • Biztonsági él: Ha használsz biztonsági éleket (8.2 KOhm), tervezd meg azok elhelyezését és kábelezését.

2. Mechanikai Szerelés

1. Hátsó konzolok rögzítése: Rögzítsd a motorok hátsó konzoljait a kapuoszlopra vagy a falra a gyártó által megadott méretek és rögzítési pontok szerint. Ügyelj a vízszintes állásra és a stabilitásra.

2. Első konzolok rögzítése: Rögzítsd a motorok első konzoljait a kapuszárnyra a gyártói kézikönyvben található pontos "D" és "E" méretek szerint. Ezek a méretek kritikusak a kapu megfelelő mozgási geometriájához és az optimális erőátvitelhez. Javasolt a konzolokat a kapu szilárd részére (pl. keresztmerevítőre) rögzíteni.

3. Motorok felszerelése: Szereld fel a motorokat a már rögzített első és hátsó konzolokra. Rögzítsd őket a mellékelt csavarokkal, alátétekkel és anyákkal. A hátsó csuklónál hagyj egy kis holtjátékot (általában 1/10 fordulatot lazíts az anyán), hogy a motor szabadon mozoghasson.

4. Kézi kioldás tesztelése: Győződj meg róla, hogy a motorok kézi kioldó mechanizmusa (a speciális kulccsal) könnyedén működik. Ez alapvető az áramszünet esetén.

3. Elektromos Bekötés (Szakember feladata!)

FIGYELEM: Az elektromos bekötést kizárólag szakképzett villanyszerelő végezheti! Mielőtt bármilyen bekötésbe kezdenél, győződj meg róla, hogy az áramellátás KI van kapcsolva!

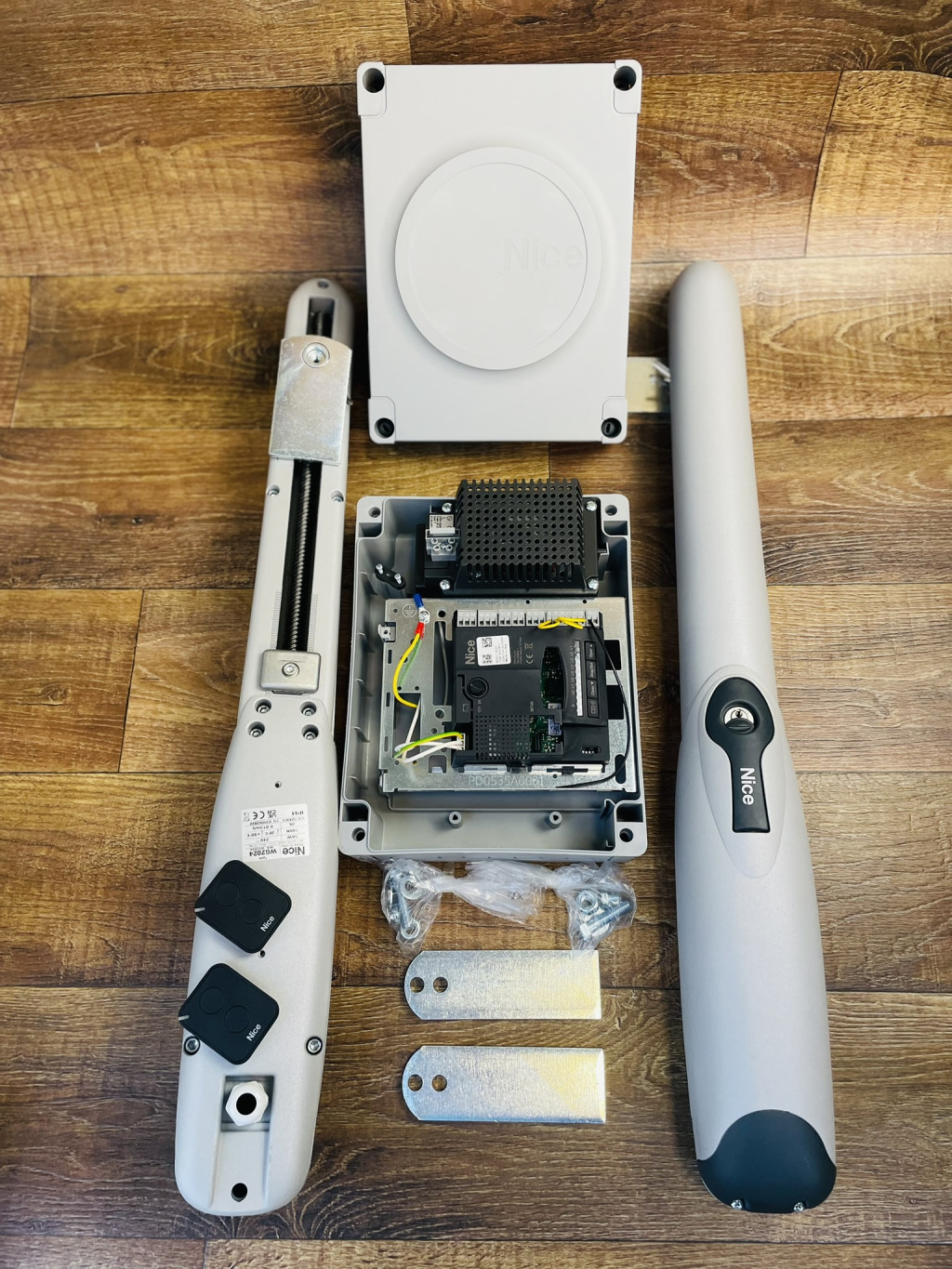

1. Vezérlőegység (MC424L) elhelyezése: Szereld fel a vezérlőegység dobozát egy száraz, védett helyre, a motorok közelében.

2. Tápellátás: Kösd be a 230V AC hálózati tápellátást a vezérlőegységbe a gyártói bekötési rajz szerint. Gondoskodj a megfelelő biztosítékokról és a földelésről.

3. Motorok bekötése: Kösd be a motorok kábeleit a vezérlőegység megfelelő kimeneteire. Ügyelj a polaritásra, bár a 24V-os Nice motorok többségénél az öntanuló funkció képes korrigálni a rossz polaritást az első indításkor.

4. Fotocellák bekötése (BlueBUS): A Nice BlueBUS technológiának köszönhetően a fotocellák bekötése rendkívül egyszerű. Csak két vezetéket kell a fotocellák és a vezérlőegység megfelelő BlueBUS (BUS T4) termináljai közé vezetni.

5. Villogó lámpa bekötése: Csatlakoztasd a villogó lámpát a vezérlőegység megfelelő kimenetére.

6. Távirányító vevő: Az MC424L vezérlőegységbe be van építve a rádióvevő (OXI kompatibilis), így csak a távirányítókat kell feltanítani.

7. Egyéb kiegészítők (opcionális): Ha használsz kiegészítőket (pl. kulcsos kapcsoló, nyomógomb, akkumulátor, Solemyo), azokat is a gyártói kézikönyvben feltüntetett bemenetekre és kimenetekre kell csatlánkoztatni.

4. Programozás és Tesztelés

1. Alapbeállítások és öntanuló funkció:

   • Kapcsold be az áramot.

   • A vezérlőegység LED-jei jelezni fogják az állapotot.

   • A Nice MC424L vezérlőegység rendelkezik egy "önszabályozó" funkcióval. Kövesd a gyártói kézikönyvben leírt programozási lépéseket (általában a P1 és P2 gombok nyomva tartásával indítható). A rendszer automatikusan megkeresi a végállásokat, beállítja az erőszinteket és a lassítási pontokat.

2. Távirányítók programozása: Tanítsd fel az Era One vagy más kompatibilis távirányítókat a vezérlőegységnek.

3. Biztonsági funkciók tesztelése:

   • Akadályérzékelés: Helyezz egy akadályt (pl. egy kartondobozt) a kapu útjába, miközben az záródik. A kapunak azonnal meg kell állnia és vissza kell fordulnia.

   • Fotocellák: Győződj meg róla, hogy ha megszakítod a fotocellák fénysugarát, a kapu azonnal leáll vagy visszafordul.

   • Kézi kioldás: Gyakorold az áramszünet esetén alkalmazható kézi kioldás működését.

4. Funkciók finomhangolása: Állítsd be az automatikus zárási időt, a gyalogos bejáró funkciót, a lassítási sebességet és más paramétereket a saját igényeid szerint, a gyártói kézikönyv segítségével.

5. Karbantartás és Biztonság

• Rendszeresen (félévente/évente) ellenőrizd a kapu mechanikai állapotát, a zsanérokat, görgőket, ütközőket.

• Tartsd tisztán a fotocellák lencséit.

• Ne avatkozz be a kapu mozgásába.

• Győződj meg róla, hogy a gyermekek és háziállatok mindig távol vannak a mozgó kaputól.

• Probléma esetén mindig fordulj szakképzett telepítőhöz.

Ahogy említettem, ez egy általános áttekintés. A legfontosabb a Nice Wingokit 24V (WG2024 / WG4024) dobozában található, konkrét kézikönyv alapos áttanulmányozása és pontos betartása. Ebben megtalálod a részletes bekötési rajzokat, programozási táblázatokat és hibaelhárítási tippeket.
