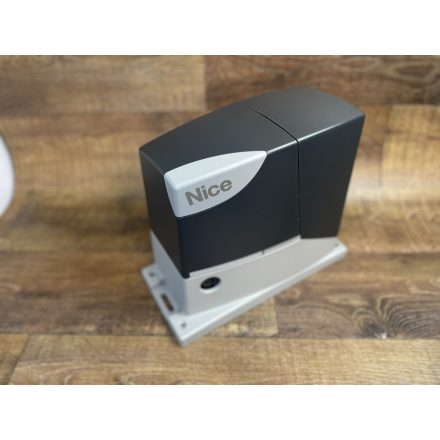

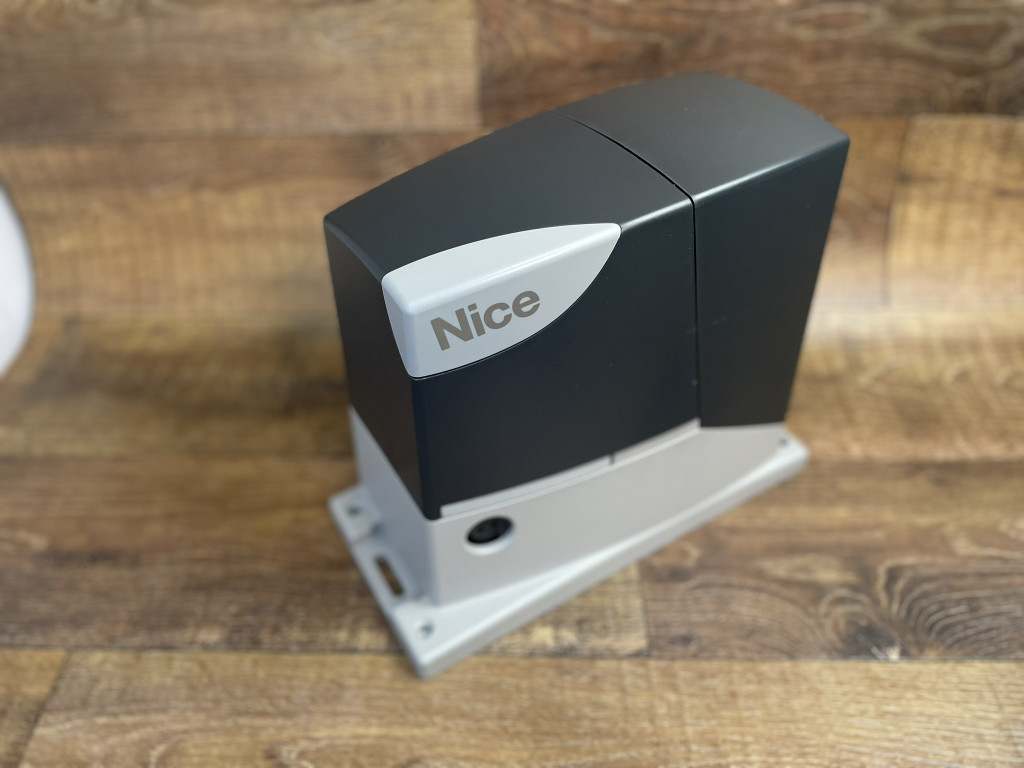

Nice úszó és tolókapu motor szett Road-400

Nice Road-400 Tolókapu Motor - Általános Szerelési Útmutató

Ez az útmutató segít áttekinteni a Nice Road-400 tolókapu motor telepítésének főbb lépéseit. Mielőtt bármibe is belekezdenél, győződj meg róla, hogy az összes szükséges szerszám és alkatrész a rendelkezésedre áll, és olvasd át a gyártói kézikönyvet.

1. Előkészületek és Helyszínfelmérés

1. Helyszín ellenőrzése: Győződj meg róla, hogy a kapu megfelelően működik, könnyen gurul és nincs rajta mechanikai akadály. Ellenőrizd a kapu súlyát és hosszát; a Road-400 maximum 400 kg súlyú és 8 méter hosszú kapukhoz alkalmas.

2. Alap kialakítása: A motor szilárd és stabil alapra van szüksége. Ez általában egy beton alap, melynek méretei a gyártói kézikönyvben vannak megadva. Az alapnak vízszintesnek kell lennie, és biztosítania kell a megfelelő vízelvezetést.

3. Kábelezés előkészítése: Tervezd meg az összes szükséges elektromos kábel (tápellátás, vezérlés, fotocellák, villogó lámpa stb.) nyomvonalát. Ezeket a kábeleket védőcsőben (gégecsőben) kell az alaphoz és a kapu mentén elvezetni. Hagyj elegendő kábelt a csatlakoztatáshoz.

4. Biztonsági elemek elhelyezése: Tervezd meg a fotocellák helyét. Ezeket a kapu két oldalán, egymással szemben, a talajtól kb. 50-60 cm magasságban kell elhelyezni, úgy, hogy a fénysugár ne szakadjon meg, ha a kapu zárva van. A villogó lámpa elhelyezésénél vedd figyelembe a láthatóságot.

2. Mechanikai Szerelés

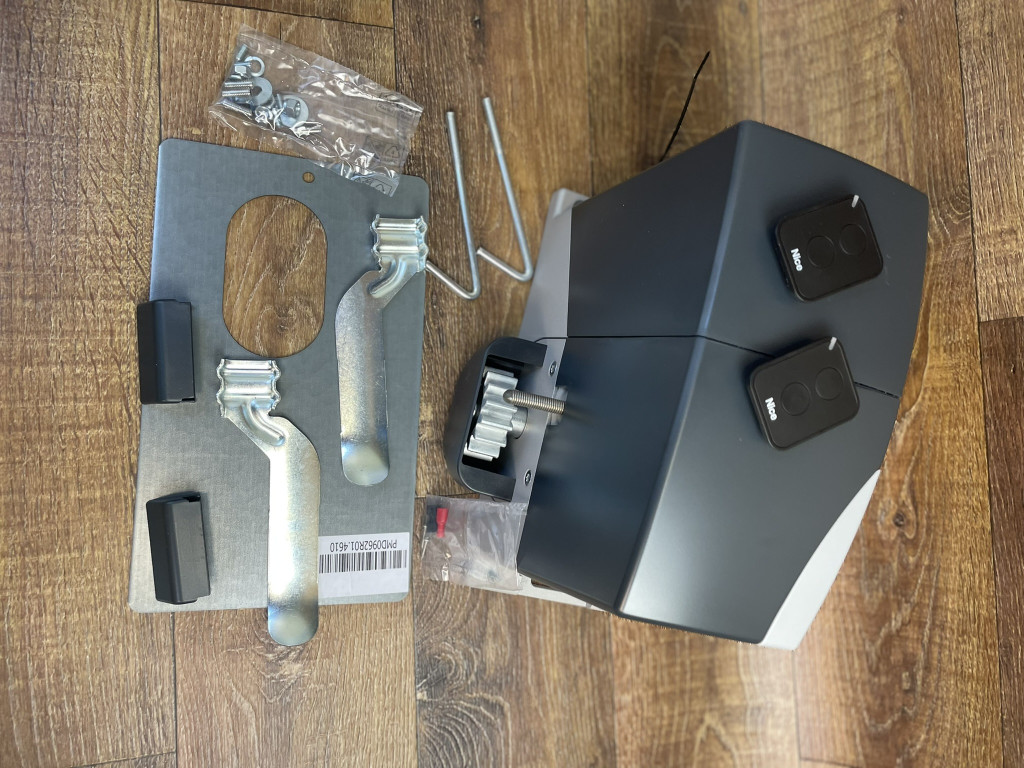

1. Motor rögzítése: Rögzítsd a motor talapzatát a beton alapra a mellékelt rögzítőcsavarok és dübelek segítségével. Győződj meg róla, hogy a motor stabilan áll, és tengelye merőleges a kapu mozgásirányára.

2. Fogaskerék elhelyezése: Helyezd el a motor kimenő tengelyén található fogaskereket a megfelelő pozícióba. Ennek a fogaskeréknek kell kapcsolódnia a kapura szerelt fogasléccel.

3. Fogasléc felszerelése: Rögzítsd a fogaslécet a kapu alsó részére. Fontos, hogy a fogasléc párhuzamos legyen a talajjal, és enyhe, 2-3 mm-es hézag legyen a motor fogaskereke és a fogasléc között. Ez a hézag elengedhetetlen a zökkenőmentes működéshez és a fogasléc deformációjának elkerüléséhez. A fogaslécet több ponton is rögzíteni kell, hogy stabil legyen.

4. Végálláskapcsolók beállítása: Helyezd el a mágneses végálláskapcsolókat a kapun a nyitott és zárt pozíciókban. Ezek jelzik a motornak, hogy mikor álljon meg. Általában a motorhoz mellékelt mágneses érzékelőkkel működnek.

3. Elektromos Bekötés

FONTOS: Az elektromos bekötést mindig szakemberre bízd! Áramtalaníts minden forrást, mielőtt hozzákezdenél!

1. Tápellátás: Csatlakoztasd a hálózati tápellátást (általában 230V AC) a motor vezérlőegységébe a gyártói bekötési rajz szerint. Használj megfelelő keresztmetszetű és védett kábelt.

2. Fotocellák bekötése: Kösd be a fotocellákat a vezérlőegységbe a gyártói utasításoknak megfelelően. Ügyelj a polaritásra és a helyes csatlakozási pontokra.

3. Villogó lámpa bekötése: Csatlakoztasd a villogó lámpát a jelzett kimenetre.

4. Egyéb kiegészítők (opcionális): Ha használsz kiegészítőket, mint például kulcsos kapcsolót, nyomógombot, vagy külső vevőegységet, ezeket is a megfelelő bemenetekre kell csatlakoztatni.

5. Földelés: Győződj meg róla, hogy a motor megfelelően földelve van.

4. Programozás és Tesztelés

1. Első indítás és alapbeállítások: Csatlakoztasd az áramot. A Nice Road-400 vezérlőegysége általában rendelkezik egy "önszabályozó" vagy "auto-tanuló" funkcióval, ami automatikusan beállítja a kapu nyitási és zárási paramétereit (végállások, erőszintek). Kövesd a gyártói kézikönyvben leírt programozási lépéseket.

2. Távirányítók programozása: Tanítsd fel a távirányítókat a motor vezérlőegységének.

3. Biztonsági funkciók tesztelése:

   • Akadályérzékelés: Helyezz egy akadályt (pl. egy kartondobozt) a kapu útjába, miközben záródik. A kapunak meg kell állnia, majd visszafordulnia vagy megállnia.

   • Fotocellák: Sétálj át a fotocellák fénysugarán, miközben a kapu záródik. A kapunak meg kell állnia.

4. Végállások ellenőrzése: Győződj meg róla, hogy a kapu pontosan ott áll meg, ahol kell, a nyitott és zárt pozíciókban. Finomhangold, ha szükséges.

5. Kézi kioldás tesztelése: Gyakorold a kézi kioldás funkciót (általában egy kulccsal), hogy áramszünet esetén is tudd kezelni a kaput.

5. Karbantartás és Biztonság

• Rendszeresen ellenőrizd a kapu mechanikai állapotát (görgők, sínek, fogasléc).

• Tartsd tisztán a fotocellák lencséit.

• Ne avatkozz be a motor működésébe, amíg az mozog.

• Mindig tartsd távol a gyermekeket és háziállatokat a mozgó kaputól.

Ez az útmutató egy áttekintést nyújt a telepítési folyamatról. A legfontosabb a Nice Road-400 motorhoz mellékelt részletes telepítési és programozási kézikönyv gondos áttanulmányozása és pontos betartása. Ha bármilyen kérdésed vagy bizonytalanságod merül fel, mindenképpen keress fel egy szakképzett telepítőt!
